Разъёмы ODU MINI SNAP

Особенности:

  • 5 серий: L, K, B, S, F
  • 8 типоразмеров
  • Внешний диаметр от 6,5 мм до 42 мм
  • Количество контактов от 1 до 40
  • Контакты покрыты золотом (0,75 мкм)
  • Ток контакта от 7 до 22 А
  • Коаксиальные, триаксиальные, оптоволоконные, гидраврические и комбинированные вставки
  • Совместимость с соединителями фирм LEMO® (серии L, K, B, S) W.W. Fischer™ (серия F)
  • Соответствие стандартам безопасности IP50 и IP68
  • Рабочий температурный диапазон От -40°С до +120°С (для обработки в автоклаве до +134°С)
  • 3 типа внешних контактов:
    • "под пайку" (входной канал выполнен под углом, для упрощения процедуры пайки)
    • "под обжим"
    • на печатную плату
  • более 10000 циклов соединений
  • 8 вариантов кода ключа
  • Соответствие стандартам: UL (Underwriter Laboratories, запись E11058600 RT03566), MIL (MIL-STD1344 и MIL-STD810) и VDE
  • Возможность модификации

  • Инструкции по сборке
  • Описание продукции
  • Техническая информация

Серия L

Cерия L Скачать каталог (pdf)

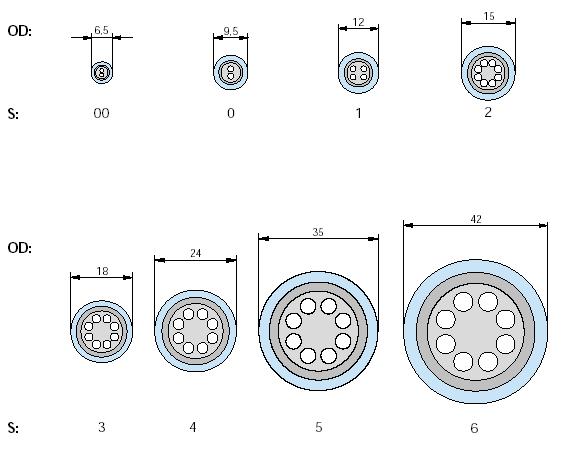

  • 8 типоразмеров (внешний диаметр соединителя от 6,5 мм до 42 мм)
  • Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)

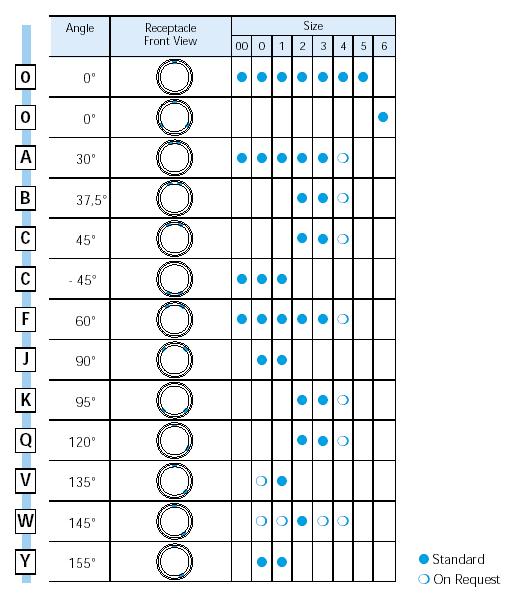

  • 13 видов кодов ключа
  • от 2 до 40 контактов

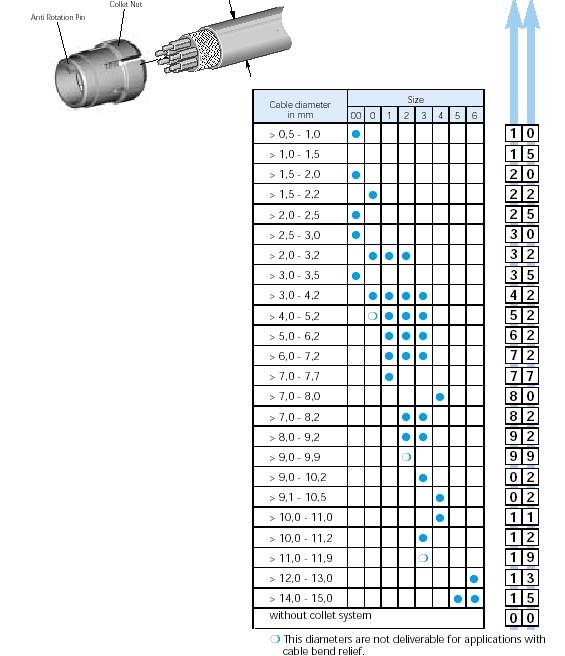

  • возможно использование кабеля диаметром от 0,5 до 15 мм в зависимости от типоразмера

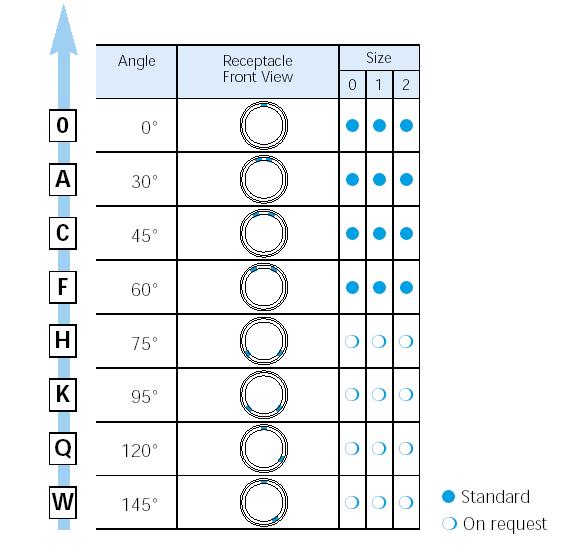

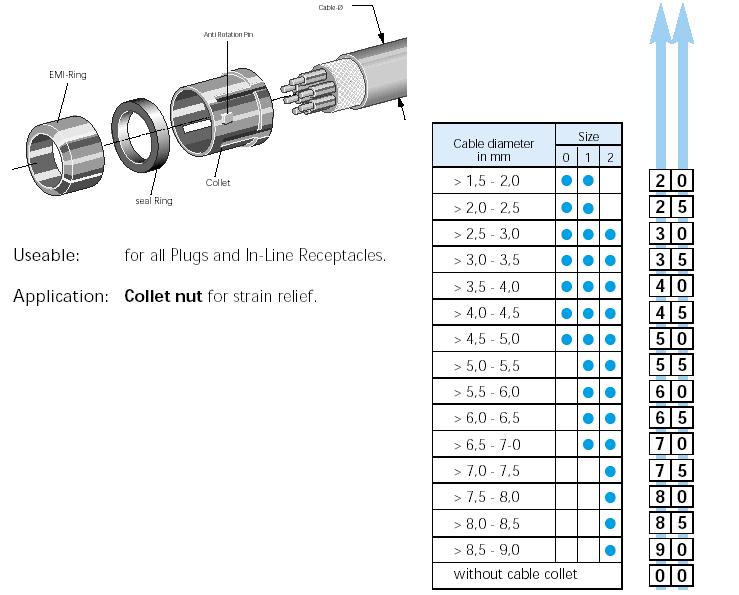

Серия K

Серия K Скачать каталог (pdf)



Серия B

Серия В Скачать каталог (pdf)

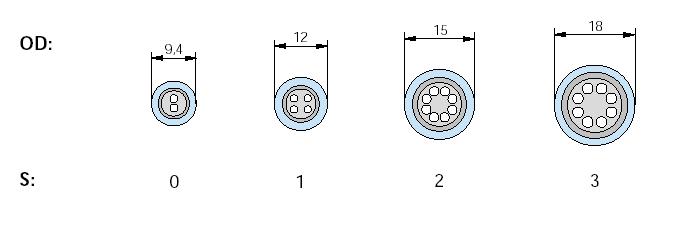

  • 4 типоразмера (внешний диаметр соединителя от 9,4 мм до 18 мм)
  • Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)

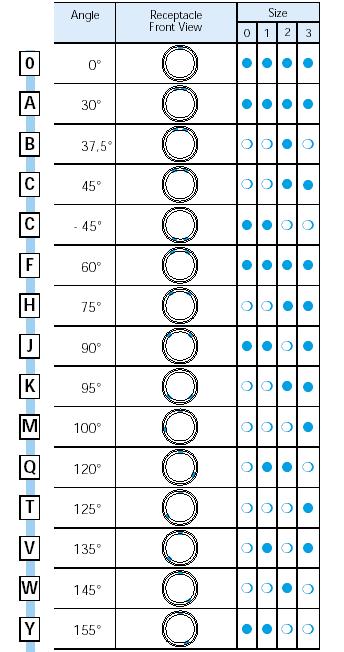

  • 15 видов кодов ключа
  • от 2 до 30 контактов

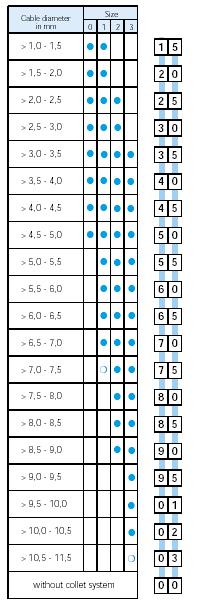

  • возможно использование кабеля диаметром от 1,0 до 11,5 мм в зависимости от типоразмера

Серия F

Серия F Скачать каталог (pdf)



  • 5 типоразмеров (внешний диаметр соединителя от 9,4 мм до 18 мм)
  • Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)

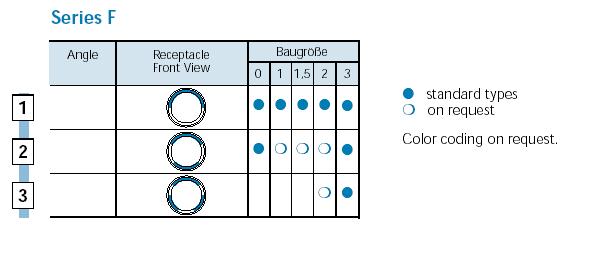

  • 3 кода вида ключа
  • от 2х до 30 контактов

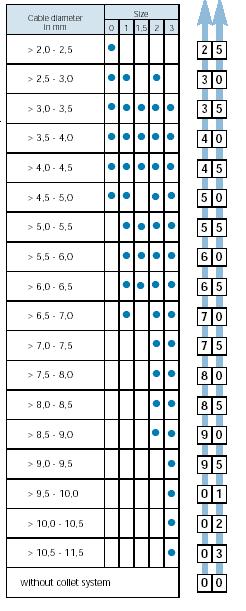

  • возможно использование кабеля диаметром от 1,0 до 11,5 мм в зависимости от типоразмера

Серия S

Cерия S Скачать каталог (pdf)

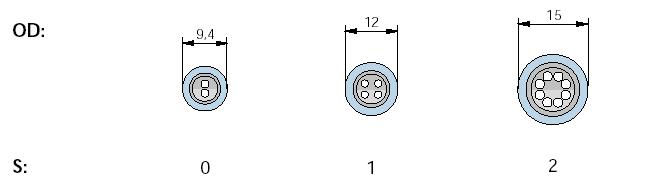

  • 3 типоразмера (внешний диаметр соединителя от 9,4 мм до 15 мм)
  • Степень защиты IP50 (пыле- и влагозащищенные) или IP68 (водозащищенные)
  • код ключа только один
  • от 2х до 27 контактов

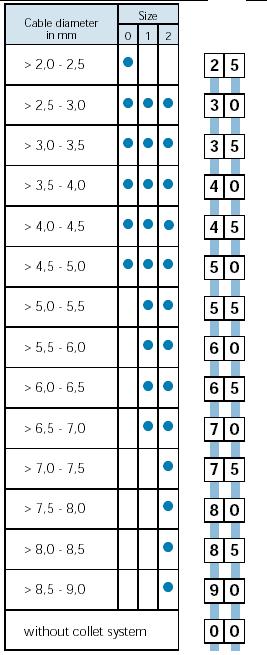

  • возможно использование кабеля диаметром от 2,0 до 11,5 мм в зависимости от типоразмера
