Разъёмы ODU MEDI SNAP

ODU Medi Snap Каталог ODU MEDI-SNAP (pdf)

Особенности:

  • Внешний диаметр 14 мм
  • Количество контактов от 2 до 14
  • Диаметр контактов от 0,5 до 1,3 мм
  • Контакты покрыты золотом (0,75 мкм)
  • Ток контакта от 5 до 14 А
  • Вставки для оптического кабеля, жидкостей, газов

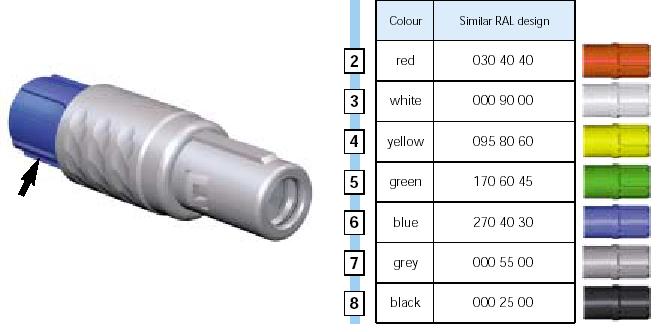

  • 7 вариантов цветовой маркировки соединителя
    цвет1, цвет2
  • Небольшой вес
  • Немагнитные материалы
  • Надежно изолированный корпус
  • 3 цвета корпуса разъёма
  • Высокая химическая стойкость
  • Совместимость с соединителями фирмы REDEL® типоразмер 1Р
  • Рабочий температурный диапазон от -50°С до +120°С
    (для обработки в автоклаве до +140°С)
  • Контакты "на пайку" (входной канал контакта выполнен под углом,
    для упрощения процедуры пайки) и на печатную плату
  • Более 2000 циклов соединений
  • 6 вариантов кода ключа (key code)
  • Соответствие стандартам безопасности IP 50 (до IP 68)
  • Возможность модификации

В качестве изолятора наиболее часто используется термопластик PEEK
(полидиэтилкетон) который обладает следующими характеристиками:
  • Рабочий диапазон температур от -50°С до 250°С
  • Удельное сопротивление 1015 Ом
  • Диэлектрическая постоянная 3,5 x 106 Гц
  • Радиационная стойкость 107 Рад
Каталог ODU MEDI-SNAP (Русская версия) (pdf)
Генератор серийных номеров для разъёмов серии ODU MEDI-SNAP
